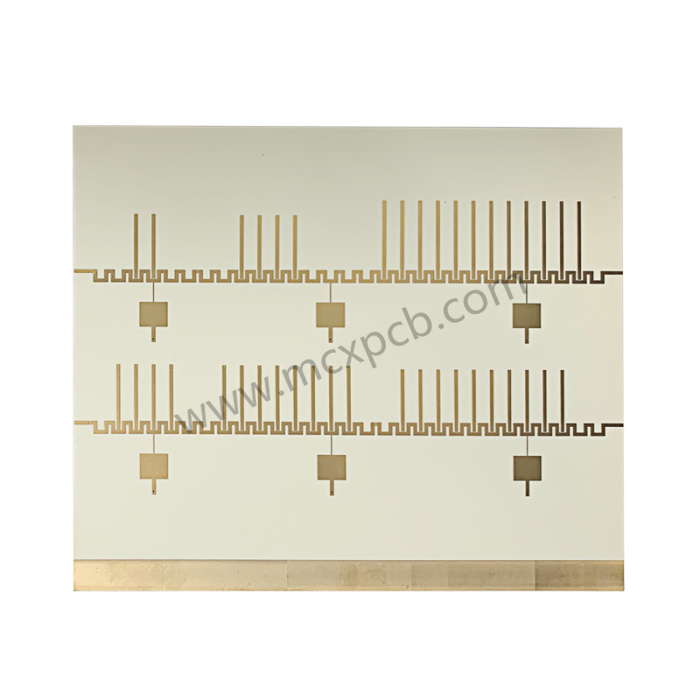

    PCB高頻板由不同的元器件和多種復雜的工藝技術處理等制作而成，其中PCB高頻板的結構有單層、雙層、多層結構，不同的層次結構其制作方式是不同的。

    本文將詳細介紹：PCB線路板組成的元件名稱及對應用途，和pcb高頻板單層、雙層、多層結構的制作及多種類型工作層面的主要功能。

    第一、印刷電路板常見的PCB高頻板板層結構包括單層板(SingleLayerPCB)、雙層板(DoubleLayerPCB)和多層板(MultiLayerPCB)三種，這三種板層結構的簡要說明如下：

    ①高頻板單面板：即只有一面敷銅而另一面沒有敷銅的高頻板/電路板。通常元器件放置在沒有敷銅的一面，敷銅的一面主要用于布線和焊接。

    ②高頻板雙層板：即兩個面都敷銅的電路板，通常稱一面為頂層(TopLayer)，另一面為底層(BottomLayer)。一般將頂層作為放置元器件面，底層作為元器件焊接面。

    ③高頻板多層線路板：即包含多個工作層面的高頻板/電路板，除了頂層和底層外還包含若干個中間層，通常中間層可作為導線層、信號層、電源層、接地層等。層與層之間相互絕緣，層與層的連接通常通過過孔來實現。

    第二、印刷電路板/高頻板主要由焊盤、過孔、安裝孔、導線、元器件、接插件、填充、電氣邊界等組成，各組成部分的主要功能如下：

    焊盤：用于焊接元器件引腳的金屬孔。

    過孔：用于連接各層之間元器件引腳的金屬孔。

    安裝孔：用于固定印刷電路板。

    導線：用于連接元器件引腳的電氣網絡銅膜。

    接插件：用于高頻板/電路板之間連接的元器件。

    填充：用于地線網絡的敷銅，可以有效的減小阻抗。

    電氣邊界：用于確定高頻板/電路板的尺寸，所有高頻板/電路板上的元器件都不能超過該邊界。

    第三、印刷電路板包括許多類型的工作層面，如信號層、防護層、絲印層、內部層等，各種層面的作用簡要介紹如下：

    ①信號層：主要用來放置元器件或布線。ProtelDXP通常包含30個中間層，即MidLayer1~MidLayer30，中間層用來布置信號線，頂層和底層用來放置元器件或敷銅。

    ②防護層：主要用來確保高頻板上不需要鍍錫的地方不被鍍錫，從而保證電路板運行的可靠性。其中TopPaste和BottomPaste分別為頂層阻焊層和底層阻焊層；TopSolder和BottomSolder分別為錫膏防護層和底層錫膏防護層。

    ③絲印層：主要用來在印刷電路板上印上元器件的流水號、生產編號、公司名稱等。

    ④內部層：主要用來作為信號布線層，Protel 99SE、DXP中共包含16個內部層。

    ⑤其他層：主要包括4種類型的層。

    DrillGuide(鉆孔方位層)：主要用于印刷電路板/高頻板上鉆孔的位置。

    以上就是深圳明誠鑫電路（高頻微波射頻板生產廠家）的小編和大家一起了解的PCB高頻板的組成及部分主要功能的介紹，希望能幫助到大家。
