　　77G汽車雷達線路板能不能以銳角走線，答案是否定的，先不管以銳角走線會不會對高速信號傳輸線造成負面影響，單從77G汽車雷達線路板DFM方面，就應該避免出現銳角走線的情形。

　　因為在77G汽車雷達線路板（高頻板）導線相交形成銳角處，會造成一種叫酸角“acid traps”的問題，啥？酸豆角？好吧，酸豆角配粥還是挺喜歡的，但是這里的77G汽車雷達線路板上的酸角卻是個令人討厭的東西。在77G汽車雷達線路板（高頻板）制板過程中，在77G汽車雷達線路板線路蝕刻環節，在“acid traps”處會造成77G汽車雷達線路板（高頻板）線路腐蝕過度，帶來77G汽車雷達線路板（高頻板）線路虛斷的問題。

　　雖然，我們可以借助CAM 350進行DFF Audit自動檢測出“acid traps”潛在問題，避免在77G汽車雷達線路板在制造產生時產生加工瓶頸，如果77G汽車雷達線路板廠工藝人員檢測到有酸角(acid trap)存在，他們將簡單地貼一塊銅到這個縫隙中。

　　很多PCB高頻板廠的工程人員他們其實并不懂layout的，他們只是從（高頻板）77G汽車雷達線路板工程加工的角度進行了修復酸角(acid trap)的問題，但這種修復會不會帶來進一步的信號完整性問題便不得而知了，所以我們在layout是就應該從源頭去盡量避免產生酸角(acid trap)。

　　怎樣避免拉線時出現銳角，造成acid trap DFM問題？現代的EDA設計軟件(如Cadence Allegro、Altium Designer等)都帶有了完善的Layout走線選項，我們在layout走線可以靈活運用這些輔助選項，可以極大的避免我們在layout時產生產生“acid trap”現象。

　　焊盤的出線角度設置避免導線與焊盤形成銳角角度的夾角。

　　利用Cadence Allegro的Enhanced Pad Entry功能能夠讓我們在layout時盡可能的避免導線與焊盤在出線時形成夾角，避免造成“acid traps”DFM問題。

　　靈活應用Cadence Allegro布線時切換”toggle“選項，可以避免導線拉出T型分支時形成銳角夾角，避免造成“acid traps”DFM問題。

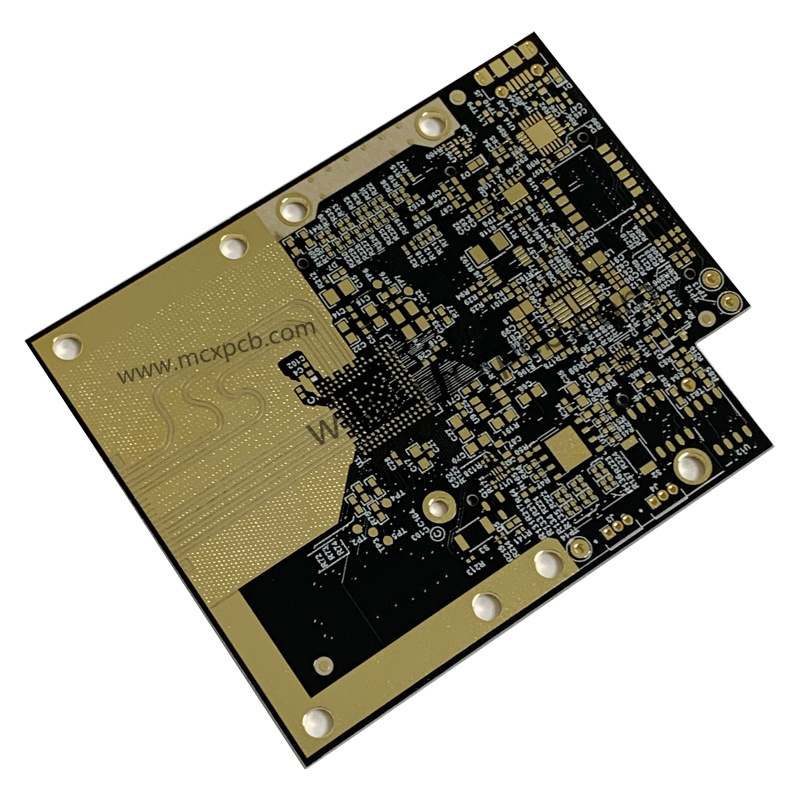

    （高頻板）77G汽車雷達線路板板材可以考慮使用羅杰斯Rogers3000系列的Ro3003板材，常規層數6層、8層板居多，它的介電常數3.0，是用PTFE陶瓷制作而成的覆銅板材，如果您有這方面的疑問或者需求歡迎聯系探討合作。
