霧區復合型政策勘探雷達
一、概述
霧區復合型政策勘探雷達，是依據微波K波段的線性調頻機制的雷達勘探器，對動態政策進行快速的捕捉、觸發，適合于霧霾、夜間、雨天等能見度低的環境下政策的辨認和檢測。
本設備因為作業在K波段，歸于厘米波領域，波長較長，且雷達波傳輸不依賴任何介質做為傳導，速度等同于光速，具有較強的抗環境攪擾才調。
二、作業原理
本傳感器安裝在馬路周圍面，檢測斷面筆直于旅程斷面，作業時發射勘探波束，掩蓋必定的區域，檢測區域內車輛的存在，并通過脈沖方法或許報文方法給聲光傳感器觸發信號。
圖1雷達檢測暗示
三、設備主要參數
參數符號檢驗條件最小值典型值最大值單位
電源電壓VCC7.51224V
作業電流ICCVCC=12V2328mA
天線作業頻率fO24.05024.12524.250GHz
水平波束角W?-3dB34o
筆直波束角Wθ-3dB80o
四、功用
1、高阻/低電平輸出；
2、電流：不大于25mA；
3、寬電源電壓：7.5-24V；
4、體積細巧（25mmx41mm）；
5、強輸出驅動才調：(灌電流)4A/30V；
6、與檢測間隔呈線性關系的活絡度調度；
7、檢測移動物體的存在，作業于24GHz微波頻段。
五、信號界說
引腳編號引腳稱謂功用描繪
1.MFI多功用輸入腳，默認為無聯接；
2.N.C.無聯接；
3.GND地（電線接地端）；
4.VCC正電源輸入腳(7.5~24V)；
5.MDO移動檢測輸出腳，漏極開路(OD)輸出方法，默認為低電平有用。

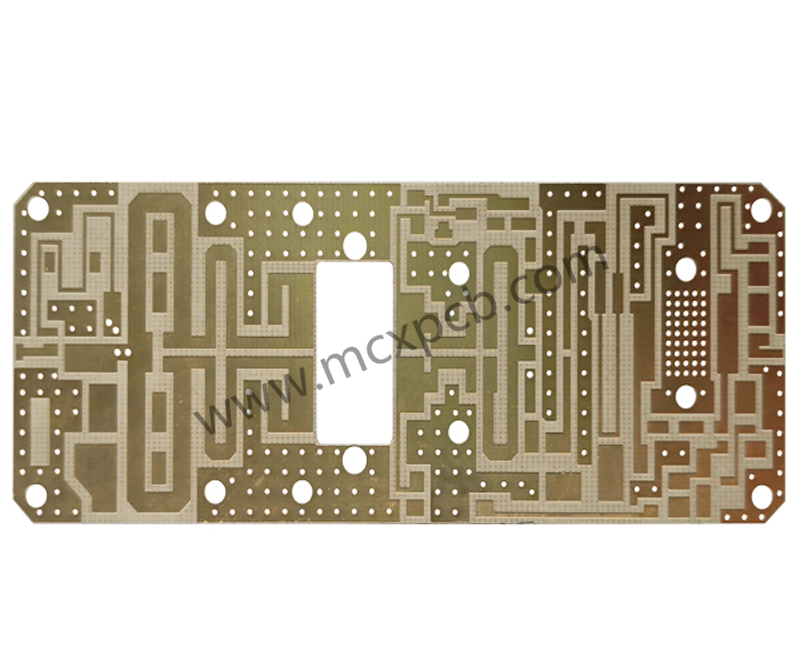

深圳市明誠鑫電路科技有限公司是主要從事高頻微波射頻感應印制電路板快樣及中小批量的制作服務。產品主要有：微波射頻高頻板、羅杰斯/Rogers高頻板、TACOINC高頻板、ARLON高頻板、F4BM高頻板、F4B天線板、高頻混壓板、高頻陶瓷板、埋盲孔板、PTFE鐵氟龍高頻板、臺階板、特種電路板、羅杰斯+FR4高頻混壓PCB板、雙面羅杰斯PCB、四層羅杰斯電路板、六層盲孔羅杰斯板、ROGERSPCB、羅杰斯RO4350B、羅杰斯R04003C、羅杰斯RT5880、羅杰斯RT5870、微波射頻電路板、微波雷達感應PCB、羅杰斯多層PCB板、高導熱PCB、微波PCB、TP-2介質基片、TLX-8、TLX-6、TC-600線路板、RF-35線路板、羅杰斯ROGERS、PCB阻抗板、AD255Diclad880arlon高頻板、高頻PCB板、高頻微波板、高頻電路板、泰康尼TLX-8PCBRF-35PCB、高頻線路板、PCB快速打樣、高頻電路板打樣、羅杰斯PCB板、泰康尼PCB板、多層盲孔高頻電路板、多普勒感應模塊板等，對功分器、耦和器、合路器、功放、干放、基站、射頻天線、4G天線等。

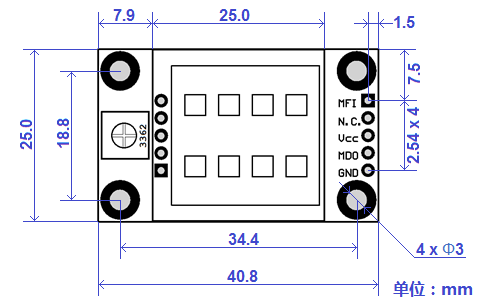

六、外形尺寸
微波雷達感應led燈又稱雷達感應led燈是依據多普勒效應為根底，選用最先進的平面天線，可有用克制高次諧波和其他雜波的攪擾﹑活絡度高﹑可靠性強﹑安全便利﹑智能節能，是樓宇智能化和物業管理現代化的首選產品。
微波雷達感應燈是一種通過感應模塊自動控制光源點亮的一種新式智能照明產品。從光源材料上，LED作為再三開關的間歇性照明光源，相對白熾燈和各類熒光燈來講，無疑是最志向的選擇，其開關壽命長、反響速度快、光效高、體積小、易于控制的特征得到了完美表現。另一方面更智能，無需手動開關燈管自動點亮。
七、電源
設備輸入電壓在7.5V~24V之間；典型輸入為DC12V。模塊內置的電源電路對紋波電壓具有必定的克制效果，模塊不接受有較大凹凸的跳變的電源，假定用戶的模塊供電電源有或許呈現這種情況，請在模塊之前運用78系列、LM317、LM1117等線性穩壓電源芯片對電源先進行一次穩壓。
微波雷達
跟著政府新節能政策的推出[1]，白熾燈，節能燈將逐漸退市，被led燈替代，不久的將來，社區樓道，地下車庫等公共區域照明將由LED感應燈全面替代，微波雷達感應燈將以其探頭不暴露，感應活絡，智能辨認光線功用，不受環境溫度影響等優勢占有led感應燈商場的有利方位
微波變光燈管功用特征：
1、智能感應：無需發出聲音（拍掌，跺腳等）無需擾民[2]，當有人進入微波雷達感應變光燈管的勘探規劃，微LED微波感應模塊，波勘探器作業點亮燈，燈管全亮18W；當人脫離勘探規劃后，微波感應變光燈管堅持3W亮度（現在t818W的微波感應變光燈管較多）
2、智能延時：開關在檢測到人體的每一次活動后會自動順延一個周期（30s左右），并以究竟一次人體活動的順延時刻為開始點開始下一次計時
3、與紅外產品比較：微波感應變光燈管感應間隔更遠，角度廣，無死區，能穿透玻璃，和薄木板，依據功率不同，可以穿透不同厚度的墻面，不受環境、溫度、塵土等影響，在37度情況下，感應間隔不會縮短。雷達感應變光燈管是紅外感應燈，聲光控感應燈的志向換代產品。
微波雷達具體分類：
1、微波雷達天線板；
2、微波雷達感應led吸頂燈；
3、微波雷達感應led球泡燈；
4、微波雷達感應變光led燈管；
5、微波雷達感應變光led燈杯；
6、可旋轉微波雷達感應led橫插燈。
LED微波雷達感應燈高效節能，活絡度高，運用壽命長等利益越來越遭到大眾的廣泛認可。
微波雷達釋義：
微波是一種電磁波，全部物體內部的分子都在不斷地振蕩，不同物體的分子振蕩。
