    一、高頻板板材

    要用指定的板材見要求，深圳明誠鑫電路板工廠常年備有（Rogers羅杰斯、TACONIC（泰康尼）、Arlon（雅龍）、Isola（伊索那）、旺靈、中英、生益板材）如果需要做各種高頻微波射頻線路板可以咨詢我們。因?yàn)榘宀膬r(jià)格較貴，能只開1PNL就只開1PNL。

    二、線路公差

    無要求的線寬公差做到±0.05mm有要求按客戶要求制作。

    三、高頻板鉆孔

    1.鉆孔進刀速要慢為180/S要用新鉆嘴，上下墊鋁片，最好單PNL鉆孔，孔內不可遇水；

    2.過整孔劑PTH孔樣板可用濃硫酸（最好不用）30Min；

    3.磨板沉銅線路和正常雙面一樣制作；

    4.特別注意：高頻板不用除膠渣。

    四、高頻板防焊

    1．高頻板如果需要綠油打底的在阻焊前不允許磨板，在MI中蓋紅章。

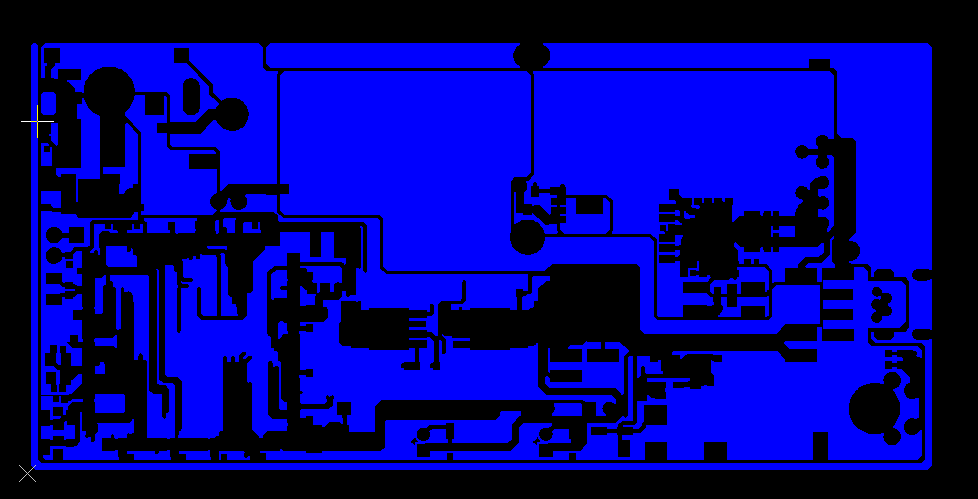

    2．特別注意類似018092基材上不印綠油的只能印一次綠油(見下圖，藍色部為綠油開窗)，防止第一次綠油打底后基材上綠油無法顯影掉。

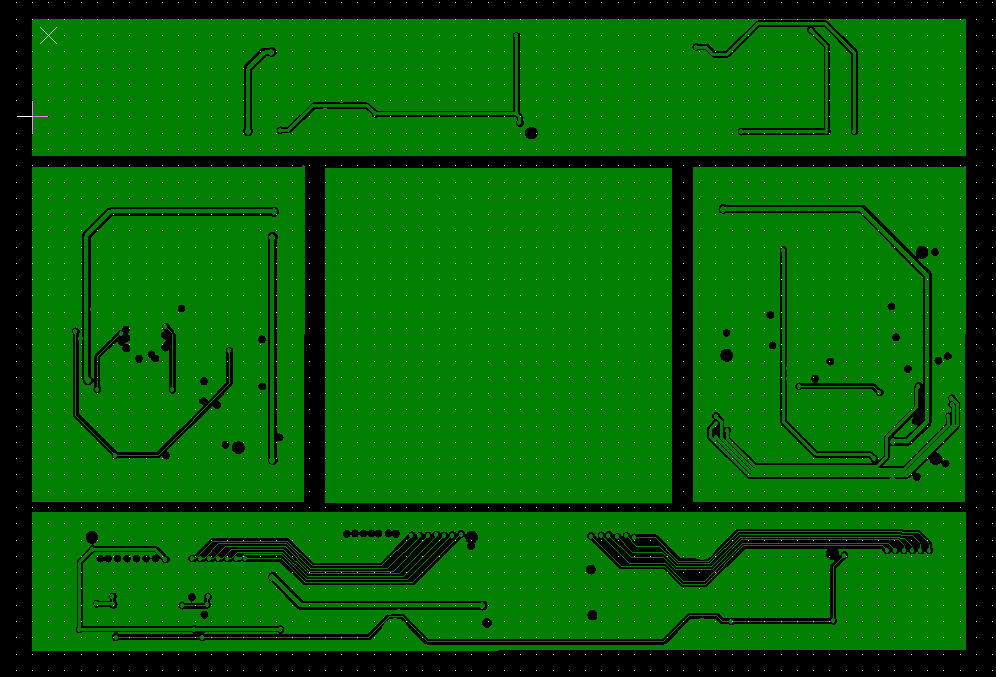

    3．高頻板如果部分基材上需要印綠油、部分基材上不印綠油，需要出“打底菲林”，打底菲林只保留基材上綠油，打底烤板后再進行第二次正常制作。以下圖片為018212的需要特別出“打底菲林”。

    4.高頻板如果基材上需要印綠油的要印兩次綠油(防止基材上綠油起泡)，從蝕刻出來和退錫前不可磨板，只可風干。第一次打底，用43T網版正常印刷分段烤板：50度50Min75度50Min95度50Min120度50Min135度50Min15050Min度，用線路菲林曝光，顯影后才可磨板，第二次正常制作。需要在MI中備注：第一次打底用線路菲林對位。

    五、高頻板噴錫（有鉛噴錫/無鉛噴錫）

    噴錫前要加烤150度30Min才可噴錫。
