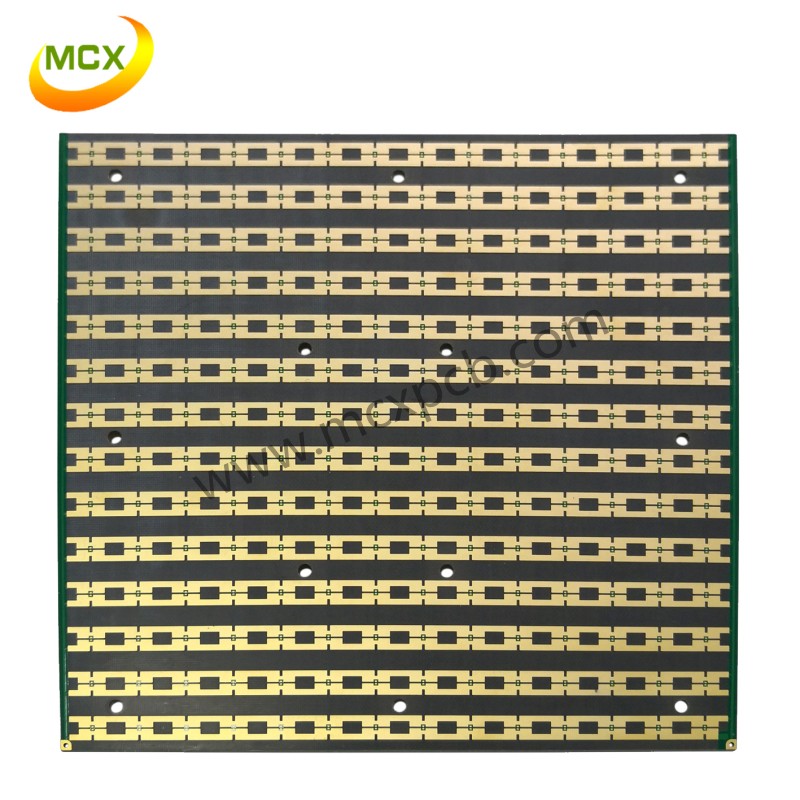

大多數工程師都習慣于將PCB文件設計好后直接發給高頻板廠家加工生產，而國際上比較流行的做法是將PCB文件轉換為GERBER文件和鉆孔數據后交高頻板廠家，為何要“多此一舉”呢？
因為電子工程師和PCB工程師對線路板的理解不一樣，由高頻板廠家轉換出來的GERBER文件可能不是您所要的，如您在設計高頻線路板時將元件的參數都定義在PCB文件中，您又不想讓這些參數顯示在PCB成品上，您未作說明，高頻板廠家依葫蘆畫瓢將這些參數都留在了PCB成品上。這只是一個例子。若您自己將PCB文件轉換成GERBER文件就可避免此類事件發生。
GERBER文件是一種國際標準的光繪格式文件，它包含RS-274-D和RS-274-X兩種格式，其中RS-274-D稱為基本GERBER格式，并要同時附帶D碼文件才能完整描述一張圖形；RS-274-X稱為擴展GERBER格式，它本身包含有D碼信息。常用的CAD軟件都能生成此二種格式文件。
鉆孔數據也能由各種CAD軟件產生，一般格式為Excellon；沒有鉆孔數據當然做不出線路板了。
Gerber文件后綴含義
GTL—toplayer頂層
GBL—bottomlayer底層
GTO—TopOverlay頂層絲印層
GBO—Bottomlayer底層絲印層
GTP—TopPaste頂層表貼(做激光模板用)
GBP—BottomPaste底層表貼
GTS—Topsolder頂層阻焊(也叫防錫層/綠油,負片)
GBS—BottomSolder底層阻焊
G1—Midlayer1內部走線層1
G2—Midayerr2內部走線層2
…
GP1—InternalPlane1內平面1(負片)
GP2—InternalPlane2內平面2(負片)
…
GM1—Mechanical1機械層1
GM2—Mechanical2機械層2
…
GKO—KeepOuter禁止布線層
GG1—DrillGuide鉆孔引導層
GD1—DrillDrawing鉆孔圖層
GPT—ToppadMaster頂層主焊盤
GPB—BottompadMaster底層主焊盤
